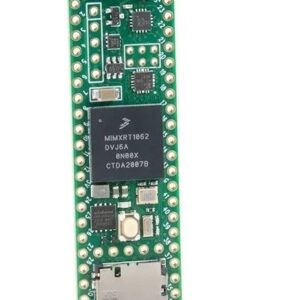

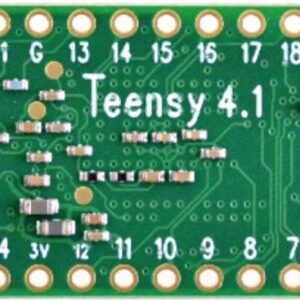

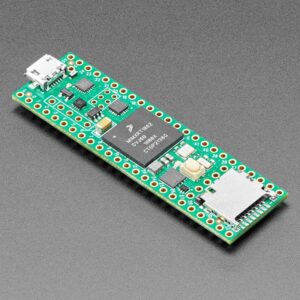

Placa Desenvolvimento Teensy 4.1 Imxrt1062 Microcontrolador

Descrição

————————————————————————————————–
Placa De Desenvolvimento Teensy 4.1 Imxrt1062 microcontroladora
————————————————————————————————–

PRODUTO NOVO COM NOTA FISCAL E GARANTIA
ENVIO IMEDIATO – PRONTA ENTREGA

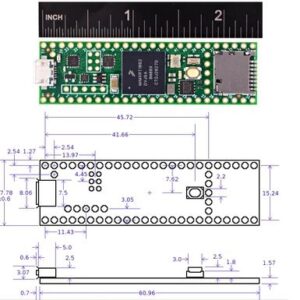

O Teensy 4.1 é a mais nova iteração da plataforma de desenvolvimento incrivelmente popular que apresenta um processador ARM Cortex-M7 a 600 MHz, com um chip NXP iMXRT1062, memória flash quatro vezes maior que o 4.0 e dois novos locais para adicionar opcionalmente mais memória. O Teensy 4.1 tem o mesmo tamanho e formato que o Teensy 3.6 (2,4 pol por 0,7 pol.) E oferece maior capacidade de E / S, incluindo um PHY Ethernet, soquete de cartão SD e porta de host USB.

Quando funcionando a 600 MHz, o Teensy 4.1 consome aproximadamente 100mA de corrente e fornece suporte para escalonamento de clock dinâmico. Ao contrário dos microcontroladores tradicionais, em que alterar a velocidade do clock causa taxas de transmissão erradas e outros problemas, o hardware Teensy 4.1 e o suporte de software Teensyduino para funções de temporização do Arduino são projetados para permitir alterações de velocidade dinamicamente. Taxas de baud seriais, taxas de amostragem de streaming de áudio e funções do Arduino, como delay () e millis (), e extensões do Teensyduino como IntervalTimer e elapsedMillis, continuam a funcionar corretamente enquanto a CPU muda a velocidade. Teensy 4.1 também fornece um recurso de desligamento de energia. Ao conectar um botão ao pino liga / desliga, a fonte de alimentação de 3,3 V pode ser completamente desativada segurando o botão por cinco segundos e religada com um breve pressionamento do botão. Se uma célula tipo moeda estiver conectada ao VBAT, o RTC do Teensy 4.1 também continua a monitorar a data e a hora enquanto a energia está desligada. O Teensy 4.1 também pode ter overclock, bem além de 600 MHz!

O ARM Cortex-M7 traz muitos recursos poderosos da CPU para uma verdadeira plataforma de microcontrolador em tempo real. O Cortex-M7 é um processador superescalador de edição dupla, o que significa que o M7 pode executar duas instruções por ciclo de clock, a 600 MHz! Obviamente, a execução de dois simultaneamente depende das instruções e registros de ordenação do compilador. Os benchmarks iniciais mostraram que o código C ++ compilado pelo Arduino tende a atingir duas instruções em cerca de 40% a 50% do tempo, enquanto realiza um trabalho numericamente intenso usando inteiros e ponteiros. O Cortex-M7 é o primeiro microcontrolador ARM a usar previsão de ramificação. No M4, os loops e outros códigos que se ramificam levam três ciclos de clock. Com M7, depois que um loop foi executado algumas vezes, a previsão de desvio remove essa sobrecarga, permitindo que a instrução de desvio seja executada em apenas um único ciclo de clock.

A memória Tightly Coupled é um recurso especial que permite ao Cortex-M7 acesso rápido de ciclo único à memória usando um par de barramentos de 64 bits. O barramento ITCM fornece um caminho de 64 bits para buscar instruções. O barramento DTCM é, na verdade, um par de caminhos de 32 bits, permitindo que o M7 execute até dois acessos à memória separados no mesmo ciclo. Esses barramentos de velocidade extremamente alta são separados do barramento AXI principal do M7, que acessa outras memórias e periféricos. 512 de memória podem ser acessados como memória fortemente acoplada. Teensyduino aloca automaticamente seu código de esboço do Arduino no ITCM e aloca toda a memória não-malloc para o DTCM rápido, a menos que você adicione palavras-chave extras para substituir o padrão otimizado. A memória não acessada nos barramentos fortemente acoplados é otimizada para acesso DMA por periféricos. Como a maior parte do acesso à memória do M7 é feito nos dois barramentos fortemente acoplados, poderosos periféricos baseados em DMA têm excelente acesso à memória não TCM para E / S altamente eficiente.

O processador Cortex-M7 do Teensy 4.1 inclui uma unidade de ponto flutuante (FPU) que suporta tanto “double” de 64 bits quanto “float” de 32 bits. Com a FPU do M4 no Teensy 3.5 e 3.6, e também os chips Atmel SAMD51, apenas o float de 32 bits é acelerado por hardware. Qualquer uso de double, funções double, como log (), sin (), cos () significa matemática lenta implementada por software. Teensy 4.1 executa tudo isso com hardware FPU.

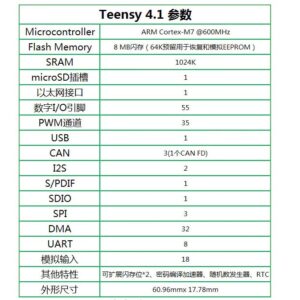

ESPECIFICAÇÕES:

– ARM Cortex-M7 a 600 MHz
– 1024 K de RAM (512 K fortemente acoplados)
– Flash de 8 Mbyte (64 K reservados para recuperação e emulação EEPROM)
– Porta USB Host

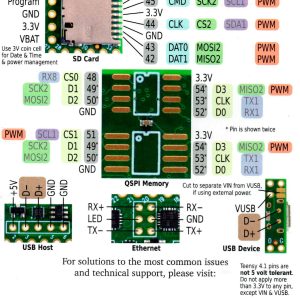

– 2 chips mais memória de programa

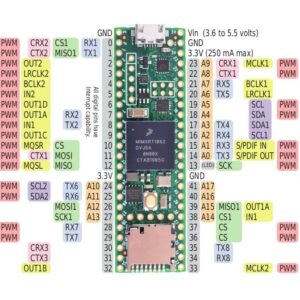

– 55 pinos de E / S totais
– 3 CAN Bus (1 com CAN FD)
– 2 Áudio Digital I2S
– 1 S / PDIF Digital Audio
– 1 SDIO (4 bits) SD nativo
– 3 SPI, todos com 16 palavras FIFO
– 7 sinais de almofada SMT inferior
– 8 portas seriais
– 32 canais DMA de uso geral
– 35 pinos PWM
– 42 E / S amigável para placa de ensaio
– 18 entradas analógicas
– Aceleração criptográfica
– Gerador de números aleatórios
– RTC para data / hora
– FlexIO programável
– Pipeline de processamento de pixel
– Acionamento de cruzamento periférico
– 10/100 Mbit DP83825 PHY (6 pinos)
– Soquete para cartão microSD
– Gerenciamento de ligar / desligar

CONTEÚDO DA EMBALAGEM:

01 x Teensy 4.1 IMXRT1062

———————————————————————————————
